Telefonní přístroj Linksys/Sipura PAP2T-EU

navody_voip/linksys_obr/schema_20zapojeni_20Linksys_20PAP2T-EU.jpg

IP_adresa_picture


Zjištění IP adresy PAP2T-EU:

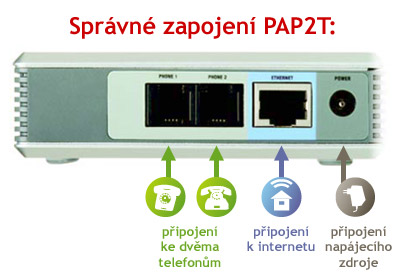

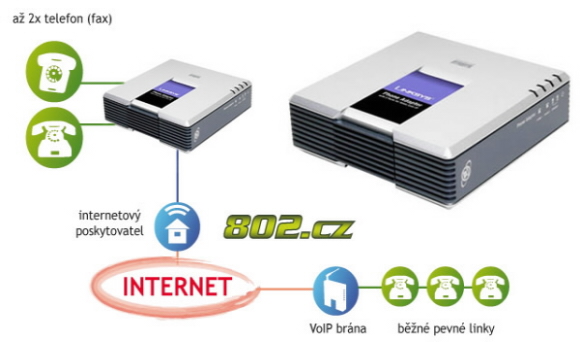

Telefonní zařízení PAP2T-EU má jen jeden konektor pro připojení k internetu. Je tedy nutné, zapojit jej do routeru nebo do switche, jak je zřejmé z prvního obrázku.
Předpokládáme, že Váš Router přiděluje automaticky IP adresy (funkce DHCP).
K získaní IP adresy zapojte konektor od analogového přístroje do zdířky PAP2T-EU, zvedněte sluchátko a zadejte **** 110#.
Bude Vám sdělena Vaše IP adresa (v anglickém jazyce).Váš telefonní přístroj musí mít nastavenou tónovou volbu.

Tuto IP adresu zadejte do vašeho internetového prohlížeče a potvrďte.

IP_adresa_picture



Nastavení PAP2T-EU

Nastavení statické IP adresy u jiného poskytovatele internetu    Zobraz

1) Pomocí administračního rozhraní:
Přihlašte se do administračního rozhraní zařízení a zvolte System, dále switch to advance view a zde vyplňte tyto položky:

  • DHCP: No
  • Static IP: Zjistíte od svého poskytovatele internetu
  • Gateway: Zjistíte od svého poskytovatele internetu
  • NetMask: Zjistíte od svého poskytovatele internetu
  • Primary DNS: Zjistíte od svého poskytovatele internetu
  • Secondary DNS: Zjistíte od svého poskytovatele internetu

ilustrační obrázek

2) Pomocí analogového telefonu zapojeného do zařízení:
Stiskněte **** pro vstup do menu a následně zadejte požadovanou akci.

AkcePříkazVolbyPoznámka
Zjistit stav DHCP100-Tento příkaz použijte pokud chcete zjistit zda adaptér načítá svoji IP adresu ze serveru DHCP nebo používá manuální nastavení.
Zapnout/Vypnout používání DHCP101Stiskněte 1 pro zapnutí
Stiskněte 0 pro vypnutí
Tímto příkazem povolíte/zakážete používání načítání IP adresy ze serveru DHCP
Kontrola IP adresy110-Použijte tento příkaz pro zjištění IP adresy adaptéru.
Nastavit pevnou IP adresu111Pomocí klávesnice vložte IP adresu. Použijte symbol * (hvězdička) místo symbolu . (tečka)Tímto příkazem nastavíte pevnou IP adresu adaptéru. Např. 192.168.1.105 zadejte 192*168*1*105. Před nastavením vypněte používání DHCP serveru, pokud tak neučiníte uslyšíte hlásku "Invalid option"
Kontrola síťové masky120-Použijte tento příkaz pro zjištění síťové masky adaptéru.
Nastavit síťovou masku121Pomocí klávesnice vložte síťovou masku. Použijte symbol * (hvězdička) místo symbolu . (tečka)Tímto příkazem nastavíte síťovou masku adaptéru. Např. 255.255.255.0 zadejte 255*255*255*0. Pokud je zapnuto zjišťování ze serveru DHCP, uslyšíte "Invalid option".
Kontrola IP adresy výchozí brány130-Použijte tento příkaz pro zjištění IP adresy výchozí brány adaptéru.
Nastavit IP adresu výchozí brány131Pomocí klávesnice vložte IP adresu výchozí brány. Použijte symbol * (hvězdička) místo symbolu . (tečka)Tímto příkazem nastavíte pevnou IP adresu výchozí brány. Např. 192.168.1.1 zadejte 192*168*1*1. Pokud je zapnuto zjišťování ze serveru DHCP, uslyšíte "Invalid option".

Provisioning - automatické nastavení zařízení    Skryj

Podrobný popis provisioningu naleznete zde: Provisioning

Pro správnou funkčnost je nutné vyplnit správně údaje ve Vaši "klientské sekci" na www.802.cz
(VOX nastavení čísel -> Provisioning VoIP zařízení).
Pokud jste si zařízení objednali v naší akci VoIP zařízení zdarma, proběhne toto nastavení automaticky!

Pro aktivaci Provisioningu nastavte v Admin Login -> Basic View (switch to advanced view) -> Provisioning následující hodnoty:

  • Provision Enable: Yes
  • Resync Periodic: 15
  • Resync Error Retry Delay: 15
  • Forced Resync Delay: 15
  • Profile Rule: http://prov.802.cz/prov.xml
Configuration Profile
  Provision Enable: Resync On Reset:
  Resync Random Delay: Resync Periodic:
  Resync Error Retry Delay: Forced Resync Delay:
  Resync From SIP: Resync After Upgrade Attempt:
  Resync Trigger 1:
  Resync Trigger 2:
  Resync Fails On FNF:
  Profile Rule:
  Profile Rule B:
  Profile Rule C:
  Profile Rule D:
  Log Resync Request Msg:
  Log Resync Success Msg:
  Log Resync Failure Msg:
  Report Rule:


Nastavení uložte stisknutím tlačítka Submit All Changes ve Vašem zařízení.

Manuální konfigurace PAP2T-EU    Zobraz

(Doporučujeme používat automatickou konfiguraci pomoci Provisioningu, popsanou v předchozím odstavci.)

Klikněte postupně na Admin Login -> Basic View (switch to advanced view) -> Line 1

  • NAT Mapping Enable: YES
  • NAT Keep Alive Enable: YES
  • Display Name: Vaše telefonní číslo
  • Auth ID: Vaše telefonní číslo
  • User ID: Vaše telefonní číslo
  • Password: Vaše 802 heslo
  • Proxy: Váš SIP Server (zjistíte zde)
  • Outbound Proxy: prázdné (pokud je zvoleno, pak vymazat)
  • Use Outbound Proxy: NO
  • Register Expires: 600

  Line Enable:
Streaming Audio Server (SAS)
  SAS Enable: SAS DLG Refresh Intvl:
  SAS Inbound RTP Sink:
NAT Settings
  NAT Mapping Enable: NAT Keep Alive Enable:
  NAT Keep Alive Msg: NAT Keep Alive Dest:
Network Settings
  SIP TOS/DiffServ Value: Network Jitter Level:
  RTP TOS/DiffServ Value: Jitter Buffer Adjustment:
SIP Settings
  SIP Port: SIP 100REL Enable:
  EXT SIP Port: Auth Resync-Reboot:
  SIP Proxy-Require: SIP Remote-Party-ID:
  SIP GUID: SIP Debug Option:
  RTP Log Intvl: Restrict Source IP:
  Referor Bye Delay: Refer Target Bye Delay:
  Referee Bye Delay: Refer-To Target Contact:
  Sticky 183:
Call Feature Settings
  Blind Attn-Xfer Enable: MOH Server:
  Xfer When Hangup Conf: Conference Bridge URL:
  Conference Bridge Ports:
Proxy and Registration
  Proxy: Use Outbound Proxy:
  Outbound Proxy: Use OB Proxy In Dialog:
  Register: Make Call Without Reg:
  Register Expires: Ans Call Without Reg:
  Use DNS SRV: DNS SRV Auto Prefix:
  Proxy Fallback Intvl: Proxy Redundancy Method:
  Voice Mail Server:
Subscriber Information
  Display Name: User ID:
  Password: Use Auth ID:
  Auth ID:
  Mini Certificate:
  SRTP Private Key:
Supplementary Service Subscription
  Call Waiting Serv: Block CID Serv:
  Block ANC Serv: Dist Ring Serv:
  Cfwd All Serv: Cfwd Busy Serv:
  Cfwd No Ans Serv: Cfwd Sel Serv:
  Cfwd Last Serv: Block Last Serv:
  Accept Last Serv: DND Serv:
  CID Serv: CWCID Serv:
  Call Return Serv: Call Back Serv:
  Three Way Call Serv: Three Way Conf Serv:
  Attn Transfer Serv: Unattn Transfer Serv:
  MWI Serv: VMWI Serv:
  Speed Dial Serv: Secure Call Serv:
  Referral Serv: Feature Dial Serv:
  Service Announcement Serv:
Audio Configuration
  Preferred Codec: Silence Supp Enable:
  Use Pref Codec Only: Silence Threshold:
  G729a Enable: Echo Canc Enable:
  G723 Enable: Echo Canc Adapt Enable:
  G726-16 Enable: Echo Supp Enable:
  G726-24 Enable: FAX CED Detect Enable:
  G726-32 Enable: FAX CNG Detect Enable:
  G726-40 Enable: FAX Passthru Codec:
  FAX Codec Symmetric: FAX Passthru Method:
  DTMF Tx Method: FAX Process NSE:
  Hook Flash Tx Method: FAX Disable ECAN:
  Release Unused Codec:
Dial Plan
  Dial Plan:
  Enable IP Dialing: Emergency Number:
FXS Port Polarity Configuration
  Idle Polarity: Caller Conn Polarity:
  Callee Conn Polarity:




Další nezbytná nastavení pro správnou funkci PAP2T-EU

Pro bezdrátové Telefony a Faxy    Zobraz

Pokud jste vlastníkem Bezdrátového telefonního přístroje nebo Faxu a chcete tento přístroj připojit k PAP2T-EU.

Musíte nastavit tyto hodnoty, aby Vám telefonní přístroj vyzváněl.
Sekce Voice -> Admin Login -> Advanced -> Regional a nastavte:

  • Ring Waveform: Trapezoid
  • Ring Voltage: 100
  • Ring Frequency: 35
Ring and Call Waiting Tone Spec
  Ring Waveform: Ring Frequency:
  Ring Voltage: CWT Frequency:
  Synchronized Ring:



Zlepšení zvukové komunikace s ústřednou    Zobraz

Nastavení velikosti RTP paketů (zvukových paketů) na hodnotu 0.020

Nastavení se provede v záložce Voice -> Admin Login -> Advanced -> SIP - RTP Parameters

  • RTP Packet size: 0.020
RTP Parameters
  RTP Port Min: RTP Port Max:
  RTP Packet Size: Max RTP ICMP Err:
  RTCP Tx Interval: No UDP Checksum:
  Stats In BYE:




České oznamovací tóny    Zobraz

Standardně jsou nastaveny americké oznamovací tóny.

Sekce Voice -> Admin Login -> Advanced -> Regional a nastavte:

  • Dial Tone : 425@-10;30(0.33/0.33/1,0.66/0.66/1)
  • Busy Tone : 425@-10;10(0.33/0.33/1)
  • Ring Back Tone : 425@-10;60(1/4/1)
Call Progress Tones
  Dial Tone:
  Second Dial Tone:
  Outside Dial Tone:
  Prompt Tone:
  Busy Tone:
  Reorder Tone:
  Off Hook Warning Tone:
  Ring Back Tone:
  Confirm Tone:
  SIT1 Tone:
  SIT2 Tone:
  SIT3 Tone:
  SIT4 Tone:
  MWI Dial Tone:
  Cfwd Dial Tone:
  Holding Tone:
  Conference Tone:
  Secure Call Indication Tone:
  Feature Invocation Tone:




Doplňujíci nastavení PAP2T-EU

Nastavení zrychlené volby pro vytáčení telefonních čísel    Zobraz

Pod čísly 2-9 lze zadat telefonní čísla pro rychle vytáčení.

Sekce Voice -> Admin Login -> Advanced -> User -> Speed Dial Settings, zadejte do Speed Dial 2 až Speed Dial 9 Vámi zvolená telefonní čísla. (bez 00420)

  • Speed Dial 2: xxxxxxxxx
  • Speed Dial 9: xxxxxxxxx
Speed Dial Settings
  Speed Dial 2: Speed Dial 3:
  Speed Dial 4: Speed Dial 5:
  Speed Dial 6: Speed Dial 7:
  Speed Dial 8: Speed Dial 9:



Pro vlastníky staršího analogového telefonního přístroje    Zobraz

Vlastnite-li telefonní přístroj ANTETKA, KATRIN, nebo jiný starší typ telefonu.

Aby Vám starší typ telefonního přístroje fungoval je bezpodminečně nutné použít k propojení dvoužilovou linku.
Dále je důležite nastavit níže uvedené hodnoty.
K sekci se dostanete kliknutím postupně na Voice -> Admin Login -> advanced -> Line 1 nebo Ext 1

Nastavte hodnoty:

  • Idle Polarity: Reverse
  • Callee Conn Polarity: Reverse
  • Caller Conn Polarity: Reverse
 FXS Port Polarity Configuration
  Idle Polarity: Caller Conn Polarity:
  Callee Conn Polarity:





Důležité informace pro zákazníka:

Rozsah RTP portů námi podporovaných zařízení je: 16384 - 16482.
Pro oboustrannou slyšitelnost musí být tyto porty na Vašem routeru či firewallu povoleny.

Resetování PAP2T-EU do "Továrního" nastavení: Zadejte **** , dostanete se do MENU, kde navolíte 73738# a potvrdíte 1# - toto je nutné provést z analogového telefonu připojeného k VoIP bráně.

Nedoporučujeme používat PAP2T-EU a software na PC k telefonování zároveň, služba by nefungovala správně.

Přepojení hovoru provedete stlačením tlačítka FLASH na Vašem telefonním přístroji, zadáním *98, vyčkáte 2 sekundy, následně telefonního čísla a zavěsíte.

Nenastavujte na obě linky stejné číslo (nefunguje to paralelně). Narušíte tím funkčnost telefonní služby VOX. PAP2T-EU vypadá, že je všechno v pořádku, ale přitom nic nebude fungovat tak jak by mělo.
