Telefonní přístroj Linksys/Sipura SPA-901
Zjištění IP adresy SPA-901:

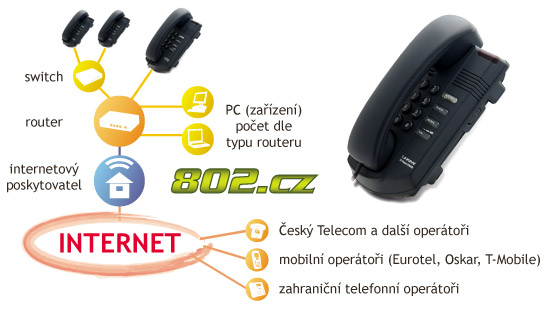

Telefonní zařízení SPA-901 má jen jeden konektor pro připojení k internetu. Je tedy nutné, zapojit jej do routeru nebo do switche, jak je zřejmé z prvního obrázku.
Předpokládáme, že Váš Router přiděluje automaticky IP adresy (funkce DHCP).
K získaní IP adresy SPA-901, zvedněte sluchátko a zadejte **** 110#.
Bude Vám sdělena Vaše IP adresa (v anglickém jazyce).
Tuto IP adresu zadejte do vašeho internetového prohlížeče a potvrďte.
Nastavení SPA-901
Nastavení statické IP adresy u jiného poskytovatele internetu Zobraz
1) Pomocí administračního rozhraní:
Přihlašte se do administračního rozhraní zařízení a zvolte System, dále switch to advance view a zde vyplňte tyto položky:
- DHCP: No
- Static IP: Zjistíte od svého poskytovatele internetu
- Gateway: Zjistíte od svého poskytovatele internetu
- NetMask: Zjistíte od svého poskytovatele internetu
- Primary DNS: Zjistíte od svého poskytovatele internetu
- Secondary DNS: Zjistíte od svého poskytovatele internetu
2) Pomocí telefonu Stiskněte **** pro vstup do menu a následně zadejte požadovanou akci.
| Akce | Příkaz | Volby | Poznámka |
|---|---|---|---|
| Zjistit stav DHCP | 100 | - | Tento příkaz použijte pokud chcete zjistit zda adaptér načítá svoji IP adresu ze serveru DHCP nebo používá manuální nastavení. |
| Zapnout/Vypnout používání DHCP | 101 | Stiskněte 1 pro zapnutí Stiskněte 0 pro vypnutí | Tímto příkazem povolíte/zakážete používání načítání IP adresy ze serveru DHCP |
| Kontrola IP adresy | 110 | - | Použijte tento příkaz pro zjištění IP adresy adaptéru. |
| Nastavit pevnou IP adresu | 111 | Pomocí klávesnice vložte IP adresu. Použijte symbol * (hvězdička) místo symbolu . (tečka) | Tímto příkazem nastavíte pevnou IP adresu adaptéru. Např. 192.168.1.105 zadejte 192*168*1*105. Před nastavením vypněte používání DHCP serveru, pokud tak neučiníte uslyšíte hlásku "Invalid option" |
| Kontrola síťové masky | 120 | - | Použijte tento příkaz pro zjištění síťové masky adaptéru. |
| Nastavit síťovou masku | 121 | Pomocí klávesnice vložte síťovou masku. Použijte symbol * (hvězdička) místo symbolu . (tečka) | Tímto příkazem nastavíte síťovou masku adaptéru. Např. 255.255.255.0 zadejte 255*255*255*0. Pokud je zapnuto zjišťování ze serveru DHCP, uslyšíte "Invalid option". |
| Kontrola IP adresy výchozí brány | 130 | - | Použijte tento příkaz pro zjištění IP adresy výchozí brány adaptéru. |
| Nastavit IP adresu výchozí brány | 131 | Pomocí klávesnice vložte IP adresu výchozí brány. Použijte symbol * (hvězdička) místo symbolu . (tečka) | Tímto příkazem nastavíte pevnou IP adresu výchozí brány. Např. 192.168.1.1 zadejte 192*168*1*1. Pokud je zapnuto zjišťování ze serveru DHCP, uslyšíte "Invalid option". |
Provisioning - automatické nastavení zařízení Skryj
Podrobný popis provisioningu naleznete zde: Provisioning
Pro správnou funkčnost je nutné vyplnit správně údaje ve Vaši "klientské sekci" na www.802.cz
(VOX nastavení čísel -> Provisioning VoIP zařízení).
Pokud jste si zařízení objednali v naší akci VoIP zařízení zdarma, proběhne toto nastavení automaticky!
Pro aktivaci Provisioningu nastavte v Admin Login -> Advanced -> Voice -> Provisioning následující hodnoty:
- Provision Enable: Yes
- Resync Periodic: 15
- Resync Error Retry Delay: 15
- Forced Resync Delay: 15
- Profile Rule: http://prov.802.cz/prov.xml
Nastavení uložte stisknutím tlačítka Submit All Changes ve Vašem zařízení.
Manuální konfigurace SPA-901 Zobraz
(Doporučujeme používat automatickou konfiguraci pomoci Provisioningu, popsanou v předchozím odstavci.)
Klikněte postupně na Admin Login -> Advanced -> Line 1 nebo Ext 1
- NAT Mapping Enable: YES
- NAT Keep Alive Enable: YES
- Display Name: Vaše telefonní číslo
- Auth ID: Vaše telefonní číslo
- User ID: Vaše telefonní číslo
- Password: Vaše 802 heslo
- Proxy: Váš SIP Server (zjistíte zde)
- Outbound Proxy: prázdné (pokud je zvoleno, pak vymazat)
- Use Outbound Proxy: NO
- Register Expires: 600
Další nezbytná nastavení pro správnou funkci SPA-901
Zlepšení zvukové komunikace s ústřednou Zobraz
Nastavení velikosti RTP paketů (zvukových paketů) na hodnotu 0.020
Nastavení se provede v záložce Voice -> Admin Login -> Advanced -> SIP - RTP Parameters
- RTP Packet size: 0.020
České oznamovací tóny Zobraz
Standardně jsou nastaveny americké oznamovací tóny.
Sekce Voice -> Admin Login -> Advanced -> Regional a nastavte:
- Dial Tone : 425@-10;30(0.33/0.33/1,0.66/0.66/1)
- Busy Tone : 425@-10;10(0.33/0.33/1)
- Ring Back Tone : 425@-10;60(1/4/1)
Doplňujíci nastavení SPA-901
Nastavení zrychlené volby pro vytáčení telefonních čísel Zobraz
Pod čísly 2-9 lze zadat telefonní čísla pro rychle vytáčení.
Sekce Voice -> Admin Login -> Advanced -> User -> Speed Dial Settings, zadejte do Speed Dial 2 až Speed Dial 9 Vámi zvolená telefonní čísla. (bez 00420)
- Speed Dial 2: xxxxxxxxx
- Speed Dial 9: xxxxxxxxx
Důležité informace pro zákazníka:
Rozsah RTP portů námi podporovaných zařízení je: 16384 - 16482.
Pro oboustrannou slyšitelnost musí být tyto porty na Vašem routeru či firewallu povoleny.
Resetování SPA-901 do "Továrního" nastavení: Zadejte **** , dostanete se do MENU, kde navolíte 73738# a potvrdíte 1# - toto je nutné provést z analogového telefonu připojeného k VoIP bráně.
Nedoporučujeme používat SPA-901 a software na PC k telefonování zároveň, služba by nefungovala správně.
Přepojení hovoru provedete stlačením tlačítka FLASH na Vašem telefonním přístroji, zadáním *98, vyčkáte 2 sekundy, následně telefonního čísla a zavěsíte.
Nenastavujte na obě linky stejné číslo (nefunguje to paralelně). Narušíte tím funkčnost telefonní služby VOX. SPA-901 vypadá, že je všechno v pořádku, ale přitom nic nebude fungovat tak jak by mělo.
